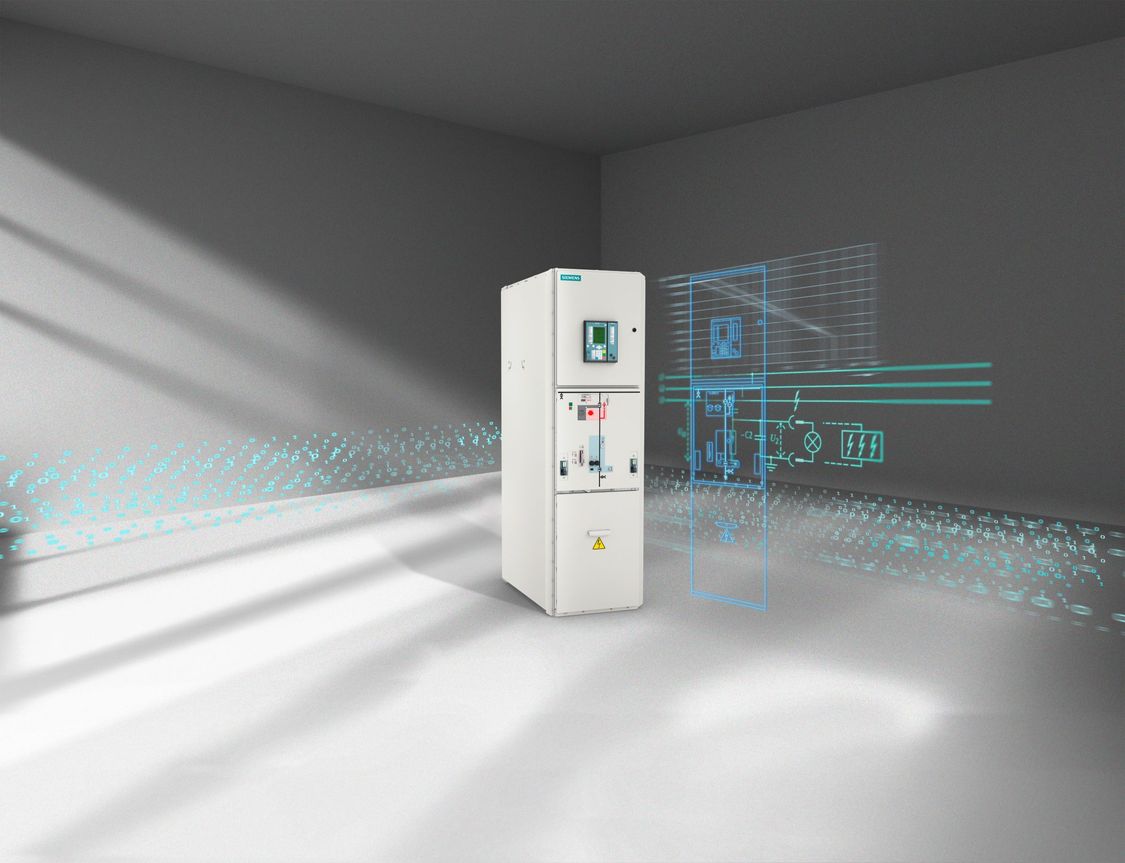

Rozdzielnica w izolacji gazowej NXPLUS

Rozdzielnica rozdziału pierwotnego

Rozdzielnica z zabudowanym wyłącznikiem NXPLUS to urządzenie składane fabrycznie, poddane próbie typu, w obudowie metalowej, do zastosowań z pojedynczym i podwójnym systemem szyn zbiorczych, przeznaczona do montażu wewnętrznego.

Informacje Rozdzielnica z zabudowanym wyłącznikiem NXPLUS to urządzenie składane fabrycznie, poddane próbie typu, w obudowie metalowej, do zastosowań z pojedynczym i podwójnym systemem szyn zbiorczych, przeznaczona do montażu wewnętrznego.

Łatwa instalacja, elastyczne i niezawodne zasilanie oraz niższe koszty OPEX to tylko niektóre z korzyści, jakie niesie za sobą nasza bezobsługowa, próżniowa technologia łączeniowa.

Do 40.5 kV, 31,5 kA (3s), 2000 A szyna zbiorcza, 2000 A pole zasilające
Metalowa obudowa
Pojedynczy system szyn zbiorczych (NXPLUS SBB)
Izolowana gazem
Hermetycznie zamknięta
Fabrycznie złozona, z weryfikacją konstrukcji wg IEC 62 271-200

Korzyści klienta:

Bezpieczeństwo eksploatacji, niezawodność
Bezpieczeństwo personelu
Niezależność od środowiska
Kompaktowość
Wykonanie bezobsługowe
Opłacalność kosztowa, ekologia

Dane techniczne

Dane elektryczne

Napięcie znamionowe	kV	12	24	36	40.5
Częstotliwość znamionowa	Hz	50/60	50/60	50/60	50/60
Znamionowe krótkotrwałe przemienne napięcie wytrzymywane	kV	28	50	70	85
Znamionowe wytrzymywane napięcie piorunowe	kV	75	125	170	185
Znamionowy prąd szczytowy wytrzymywany	kA	80	80	80	80
Znamionowy zwarciowy prąd załączalny	kA	80	80	80	80
Znamionowy prąd zwarciowy krótkotrwały, 3 s	kA	31,5	31,5	31,5	31,5
Znamionowy prąd zwarciowy wyłączalny	kA	31,5	31,5	31,5	31,5
Znamionowy prąd roboczy szyny zbiorczej	A	2000*	2000*	2000*	2000
Znamionowy prąd roboczy pól	A	2000*	2000*	2000*	2000
Stopień ochrony - obwód pierwotny Stopień ochrony - obudowa		IP65 IP3XD	IP65 IP3XD	IP65 IP3XD	IP65 IP3XD
Wymiary - Szerokość pola wyłącznikowego, rozłącznikowego - Szerokość pola sprzęgła wzdłużnego - Głębokość - Wysokość *2500 A na zapytanie	mm mm mm mm	600 900 1600 2450	600 900 1600 2450	600 900 1600 2450	600 900 1600 2450

Budowa i przeznaczenie
Klasa przegrody:	PM (przegroda metalowa)
Kategoria utraty ciągłosci pracy	LSC 2
Dostęp do przedziałów (obudowa): - Przedział szyn zbiorczych: - Przedział łącznikowy: - Przedział niskiego napięcia: - Przedział kablowy:	Dostęp za pomocą narzędzi Dostęp za pomocą narzędzi Dostęp za pomocą narzędzi Dostęp za pomocą narzędzi

Klasyfikacja odporności na łuk wewnętrzny
Klasa odporności na łuk wewnętrzny IAC dla - Konfiguracji przyściennej - Konfiguracji wolnostojącej	IAC A FL 31.5 kA, 1s IAC A FLR 31.5 kA, 1s
Typ dostępności A - F - L - R	Rozdzielnica w zamkniętym pomieszczeniu energetycznym, dostęp "wyłącznie dla uprawnionego personelu" (wg normy IEC 62271-200) Przedni Boczny Tylni (dla konfiguracji wolnostojącej)
Prąd próby łuku	31.5 kA
Czas trwania próby	1s

Do 36 kV, 31.5 kA, 2500 A

Metalowa obudowa

Podwójny system szyn zbiorczych (NXPLUS DBB)

Izolowana gazem

Hermetycznie zamknięta

Fabrycznie złozona, z weryfikacją konstrukcji wg IEC 62 271-200

Korzyści klienta:
    - Bezpieczeństwo eksploatacji, niezawodność
- Bezpieczeństwo personelu
    - Niezależność od środowiska
    - Kompaktowość
    - Wykonanie bezobsługowe
    - Opłacalność kosztowa, ekologia

Dane techniczne

Dane elektryczne

Napięcie znamionowe	kV	12	24	36
Częstotliwość znamionowa	Hz	50/60	50/60	50/60
Znamionowe krótkotrwałe przemienne napięcie wytrzymywane	kV	28	50	70
Znamionowe wytrzymywane napięcie piorunowe	kV	75	125	170
Znamionowy prąd szczytowy wytrzymywany	kA	80	80	80
Znamionowy zwarciowy prąd załączalny	kA	80	80	80
Znamionowy prąd zwarciowy krótkotrwały, 3 s	kA	31.5	31.5	31.5
Znamionowy prąd zwarciowy wyłączalny	kA	31.5	31.5	31.5
Znamionowy prąd roboczy szyny zbiorczej	A	2500	2500	2500
Znamionowy prąd roboczy pól	A	2500	2500	2500
Stopień ochrony - obwód pierwotny Stopień ochrony - obudowa		IP65 IP3XD	IP65 IP3XD	IP65 IP3XD
Wymiary - Szerokość pola wyłącznikowego, rozłącznikowego - Szerokość pola sprzęgła wzdłużnego - Głębokość - Wysokość	mm mm mm mm	600 600 1840 2600	600 600 1840 2600	600 600 1840 2600

Budowa i przeznaczenie
Klasa przegrody:	PM (przegroda metalowa)
Kategoria utraty ciągłości pracy:	LSC 2
Dostęp do przedziałów (obudowa): - Przedział szyn zbiorczych: - Przedział łącznikowy: - Przedział niskiego napięcia: - Przedział kablowy:	Dostęp za pomocą narzędzi Niedostępny Dostęp za pomocą narzędzi Dostęp za pomocą narzędzi

Klasyfikacja odporności na łuk wewnętrzny
Klasa odpornośći na łuk wewnętrzny IAC dla - Konfiguracji przyściennej - Konfiguracji wolnostojącej	IAC A FL 31.5 kA, 1s IAC A FLR 31.5 kA, 1s
Typ dostępności A - F - L - R	Rozdzielnica w zamkniętym pomieszczeniu energetycznym, dostęp "wyłącznie dla uprawnionego personelu" (wg normy IEC 62271-200) Przedni Boczny Tylni (dla konfiguracji wolnostojącej)
Prąd próby łuku	31.5 kA
Czas trwania próby	1s
