Motoreduktory serwo SIMOTICS S-1FG1

SIMOTICS S-1FG1 to kompaktowe motoreduktory. W porównaniu do standardowych motoreduktorów z silnikami indukcyjnymi mają mniejsze wymiary, ważą mniej i mają wyższą dynamikę. Dostepne są motoreduktory walcowe, stożkowe, walcowo-ślimakowe w typowych rozmiarach ram i klasach prędkości/momentu obrotowego. Motoreduktory SIMOTICS S-1FG1 posiadają te same przekładnie, co motoreduktory SIMOGEAR. Elastyczny układ serwonapędów dopasowany do wymagających aplikacji. Firma Siemens rozszerzyła swoją ofertę napędów serwo o motoreduktor SIMOTICS S-1FG1, który jest kompatybilny z układem przemiennika SINAMICS S120.

Szybko i sprawnie skonfiguruj motoreduktor serwo SIMOTICS S-1FG1

Konfigurator online

Zalety i aplikacje SIMOTICS S-1FG1 Pozycjonowanie, synchronizacja kątowa, napęd cykliczny czy kontrola ścieżki w obrabiarkach - z motoreduktorami serwo firmy Siemens, zyskujesz dzięki wysokiej dynamice, precyzji, wytrzymałości oraz kompaktowym wymiarom.

Korzyści

Niezwykle kompaktowa konstrukacja
Niewymagający konserwacji i smarowany tylko raz (wyjątkiem jest przekładnia ślimakowa)
Wysoka sprawność
Niewielkie luzy
Niski poziom hałasu
Odpowiedni do pracy cyklicznej z obciążeniem przemiennym lub dla pracy ciagłej.
Tańsze rozwiązanie w porównaniu do motoreduktorów planetarnych
Jest kompatybilny z przekładniami SIMOGEAR
Posiada stopień ochrony IP65

Aplikacje

Maszyny pakujące
Maszyny drukarskie
Obróbka drewna i metalu
Paletyzatory oraz urządzenia do przechowywania i pobierania z napędem do podnoszenia, przemieszczania i wideł
Pompy dozujące i siłownik

Wybór produktu Motoreduktory serwo są optymalnie dopasowane do układów napędowych SINAMICS S120 i są zawarte w narzędziech do uruchamiania, umożliwiając bezproblemową integrację ze środowiskiem napędów i automatyki. Uruchomienie jest szczególnie szybkie dzięki interfejsowi DRIVE-CLiQ, i elektronicznej tabliczce znamionowej - prefabrykowane przewody sygnałowe i zasilające MOTION-CONNECT zapewniają proste i bezbłędne połączenie komponentów.

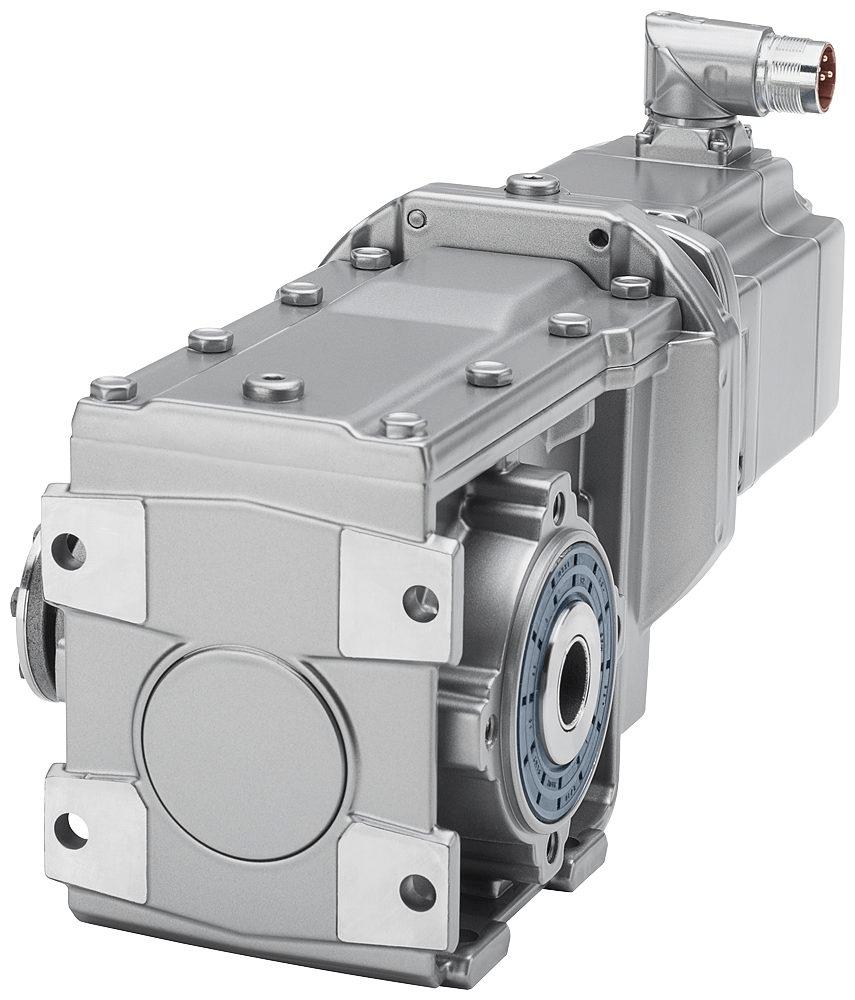

Product image SIMOTICS S-1FG1 bevel geared motor

Motoreduktor stożkowy:

Przełożenia: 3.5 do 244.3
Zakres momentu: 15 do 8160 Nm
Sprawność, dwu-/trzy-stopniowy: 96 / 94 %
Przekazywanie momentu pod kątem 90°
Wałek pełny lub wał drążony z różnymi mocowaniami
Kołnierz, łapy, ramię reakcyjne

Product image SIMOTICS S-1FG1 parallel shaft geared motor

Motoreduktor z wałkiem równoległym:

Przełożenia: 3.6 do 413
Zakres momentu: 17 do 5140 Nm
Sprawność,
dwu-/trzy-stopniowy: 96 / 94 %
Równoległe przekazywanie momentu
Wałek pełny lub wał drążony z różnymi mocowaniami
Kołnierz, łapy, ramię reakcyjne

Product image SIMOTICS S-1FG1 helical geared motor

Motoreduktor walcowy:

Przełożenia: 3.4 do 373
Zakres momentu: 14 do 5200 Nm
Sprawność,
dwu-/trzy-stopniowy: 96 / 94 %
Osiowe przekazywanie momentu
Wał z wpustem
Wersja na łapach i kołnierzu

Product image SIMOTICS S-1FG1 worm geared motor

Motoreduktor ślimakowy:

Przełożenia: 6.2 do 102.5
Zakres momentu: 46 do 1480 Nm
Sprawność zależna od przełożenia 60 do 90 %
Przekazywanie momentu pod kątem 90 °
Wałek pełny lub wał drążony z różnymi mocowaniami
Kołnierz, łapy, ramię reakcyjne

Motoreduktor planetarne SIMOTICS S-1FG1 Silniki serwo z przekładniami planetarnymi są właściwym wyborem do aplikacji napedowych o wysokich lub bardzo wysokich wymaganiach w zakresie dokładności i dynamiki. Dostępne są trzy różne wersje, w zależności od wymagań:

Silniki z przekładnią planetarną

Silniki z przekładnią planetarną 1FT7 / 1FK7 z przekładnią SP+

Luz: ≤ 4 / ≤ 6 arcmin (jedno-/dwu-stopniowy)
Sprawnośc: > 94 / > 97 % (jedno-/dwu-stopniowy)
Przełożenie: 4 do 50
Rodzaj montażu: współosiowy ze sprzęgłem
Stopień ochrony: IP65
Opcje mechaniczne: wał z/bez wpustu

Silniki z przekładnią planetarną 1FK7 z przekładnią LP+

Luz: ≤ 12 arcmin
Sprawnośc: > 97 %
Przełożenie: 5 i 10
Rodzaj montażu: współosiowy ze sprzęgłem
Stopień ochrony: IP64
Opcje mechaniczne: wał z wpustem

Silniki z przekładnią planetarną 1FK7 DYA

Luz: ≤ 8 arcmin
Sprawnośc: > 97 %
Przełozenie: 5 i 10
Rodzaj montażu: współosiowy, montowany bezpośrednio
Stopień ochrony: IP64
Opcje mechaniczne: kompaktowy, wał z wpustem

Motors with planetary gearbox 1FK7 DYA

Torsional backlash: ≤ 8 arcmin
Efficiency: > 97 %
Nominal ratio: 5 and 10
Mounting type: Coaxial, mounted directly
Degree of protection: IP64
Mechanical options: Particularly compact, solid shaft with key

Pliki do pobrania oraz wsparcie odnośnie motoreduktorów SIMOTICS S-1FG1

Downloads

Support

Konfigurator online

Services

Wsparcie techniczne

Prosta konfiguracja oraz zamówienie

Skonfiguruj i zamów swój motoreduktor SIMOTICS S-1FG1

Używając konfiguratora napędów firmy Siemens możesz w prosty sposób, szybko skonfigurować swój motoreduktor SIMOTICS S-1FG1, a następnie zamówić go przez Industry Mall.

W prosty i szybki sposób skonfiguruj i zamów motoreduktory SIMOTICS S-1FG1
